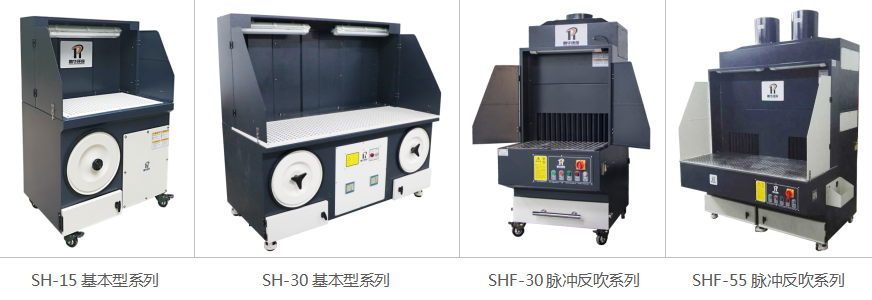

SH/SHF系列一體式焊接打磨工作臺

  SH/SHF系列專為焊接打磨拋光而設計的一款立式結構的設備，豪華配置，設備的前端設計了一個工作平臺，而連接平臺下方的收集系統可將操作平臺上面的所有殘留物收集起來，達到打磨無塵的環境。適用于大粉塵量，焊接打磨工況（圖片參考如下）。

產品特點

西門子電機，持續護航

動力系統方面三相380V電壓采用西門子三相異步電機，配置特殊定制鋁合金葉輪，

設計負壓和流量完美結合，運行穩定、故障率低、噪音小，可24小時連續工作。

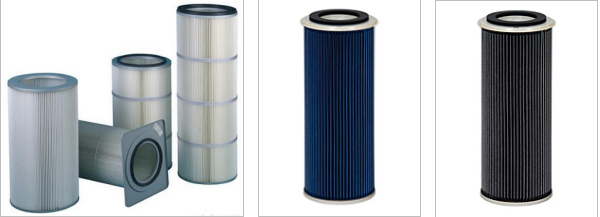

濾筒過濾器，高過濾精度

  過濾系統方面選用濾筒式過濾器，聚酯纖維基材。標準配置PTFE覆膜材質，對當量直徑在0.3微米以上粉塵過濾精度達99%以上，可選更高過濾精度濾筒材質。（可選配阻燃濾筒）

SH系列濾筒快拆結構

SHF系列濾筒螺桿安裝結構

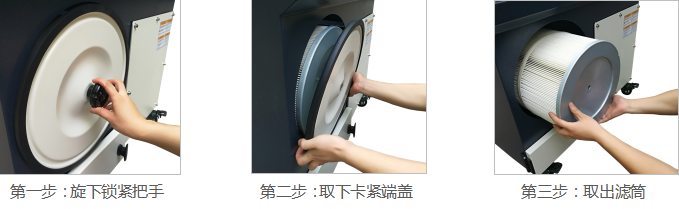

SH系列簡易款，快拆濾筒，維護便捷快速

過濾筒堵塞清潔和老化更換，按照如圖拆卸下清潔與更換即可；（溫馨提示：濾筒清潔切勿用硬物敲擊）

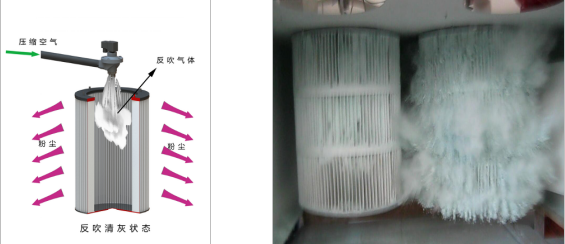

SHF系列脈沖反吹清灰，效果好



  氣動脈沖反吹系統由氣缸、電磁脈沖閥、脈沖控制器、壓縮空氣組成，脈沖閥的一端連接壓縮空氣儲氣缸，另外一端連接噴射管。在閥蓋上裝有排氣閥，排氣閥由脈沖控制儀控制。

  當脈沖控制儀無信號發出時，脈沖電磁閥開始工作，每次噴吹清灰在0.1～0.3S左右完成，就是這一瞬間噴出的高壓空氣起到良好的清灰效果�？諝庖愿叩牧魉龠M入過濾筒，使得過濾筒急劇膨脹，引起一次沖擊振動，使附在過濾筒的粉塵被抖落，濾料表面吸附的微塵在氣流作用下被抖落至集塵斗中。

10厘氣管

6~8公斤氣壓

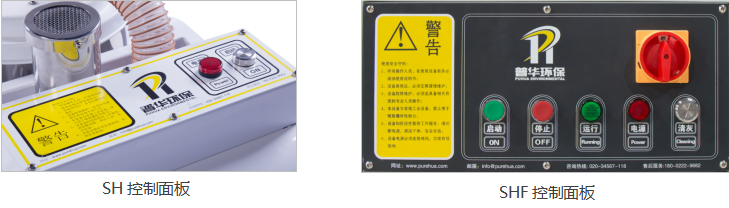

電控系統，品質保證



  電氣系統方面，主要電控元件采用國際著名品牌——法國施耐德產品。電機實現電箱獨立控制，內置熱過載保護、缺相、反相等相序保護，控制面板簡潔大方，可輕松實現遠程控制、聯動控制等功能。

  抽屜式集塵箱，實用便捷

  集塵箱采用抽屜式結構，當灰塵積滿后打開門板，即可將集塵箱拉出進行灰塵的清理，完成后再將集塵箱送入即可。方便、快捷、實用。

  工業腳輪，頂級聚氨酯材質

  工業移動腳輪是本機標配配件。輪子采用頂級聚氨酯（PU），支架采用2.5mm酸洗板增加加強筋，4寸腳輪單個可以承載150kg，輪面采用紋路設計，增強防滑性能。

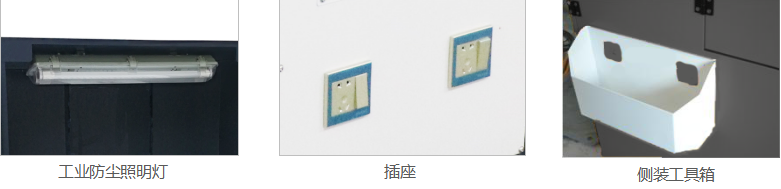

標配人性化輔助設計

  ①工作照明燈，克服因工廠燈具高或距離工作點遠而帶來的工作照明強度弱的問題；②手持打磨機插座，消除打磨機遠距離拉電源線產生的電線亂而帶來的用電安全隱患；③工具箱，避免了因為沒有合適規范區域放置打磨片等輔件。因放置不整齊而導致輔件丟失的情況。

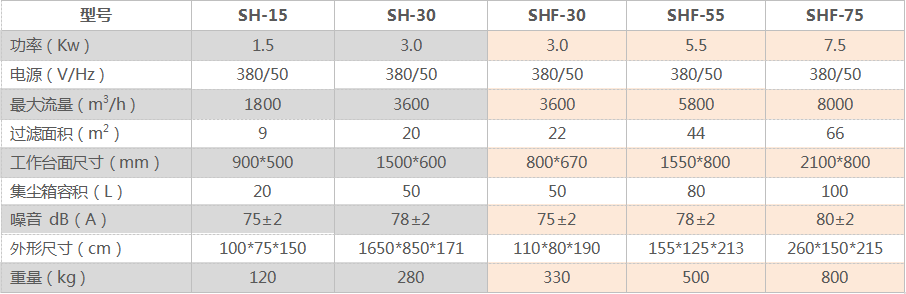

技 術 參 數

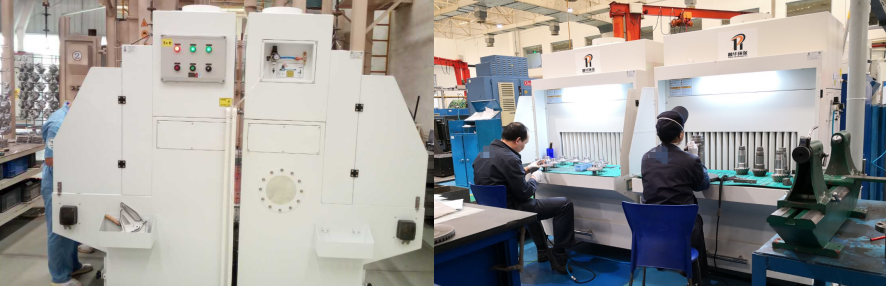

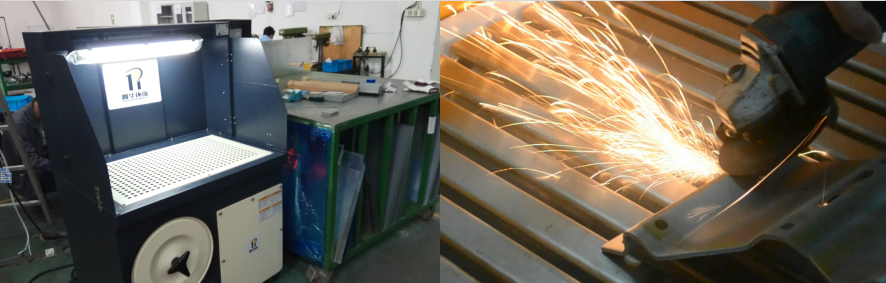

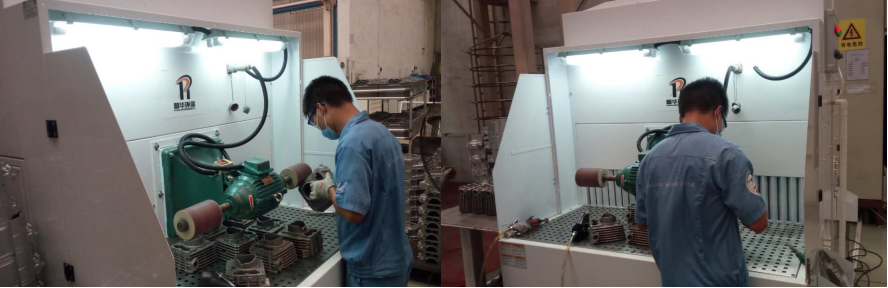

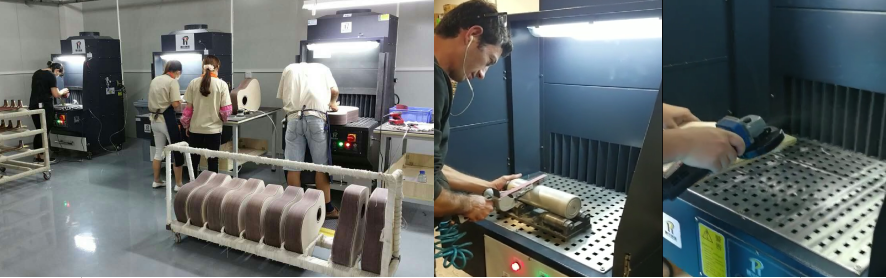

一體式焊接打磨工作臺案例
